不锈钢浮筒式滗水器

发布时间:  2020-12-25

产品型号:  FB-50

产品报价:

所  在  地:  金牛湖街道

产品特点:  不锈钢浮筒式滗水器
在滗水过程中进入滗水堰的水流呈层流状态,滗水器的下降速度使出水量保持稳定,浮简式浮渣挡板在滗水过程中起拦截水上悬浮物的作用。

(联系我时,请说明是在制药网上看到的信息,谢谢!)
同类产品
更多产品
产品概述

不锈钢浮筒式滗水器

  1、产品介绍:XB型滗水器是我公司在总结吸取国内外技术的基础上,开发出具国内水平的污水处理设备。该设备是序批式活性污泥法处理工艺(SBR)及其派生工艺(ICEAS、DAT-IAT、CASS、UNITANK、MSBR等)关键的设备,其污水处理的单元操作,按进水/曝气、沉淀、排水、闲置四个阶段周期性运行,滗水器用于第三阶段排除反应池内的上清液,达到自动控制循环运行的目的。广泛应用于市政、纺织、印染、石化、食品、造纸、冶金等行业的污水处理工程。也可用于其它类似需要滗除上清液体过程的单元操作。

  2、构造:
  本设备主要由支座、电动减速机、电动推杆、浮筒式浮渣挡板、滗水堰、支管、排水主管、支承座、回转密封支承座、电控柜等部分组成。
  3、工作原理:
  滗水器装在池内侧面两支墩上(俗称“牛腿”),两端设有回转支座,电动推杆减速装置安装在水池上方的支座上,电机运转时,电动推杆作往复直线运动,带动滗水机构绕回转支座中心作回转摆动。在曝气和沉淀阶段滗水堰位于水面以上,滗水时滗水堰通过控制系统下降至水面以下进行排水,当水位下降到低水位完成滗水后,滗水器快速返回到初始装态。在滗水过程中进入滗水堰的水流呈层流状态,滗水器的下降速度使出水量保持稳定,浮简式浮渣挡板在滗水过程中起拦截水上悬浮物的作用。

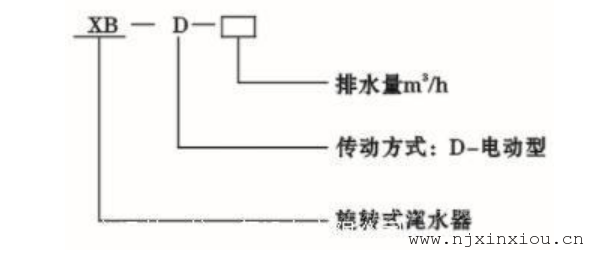

  4、主要技术参数:










  5、产品特点:
  1)本设备所有水下零部件均为不锈钢材质,因此寿命长、耐腐蚀;
  2)本机由电动推杆作为传动元件,结构紧凑,推力大,安装简单,运行平稳、工作可靠;
  3)定量排水,滗水深度大;动作平稳可靠,液面无搅动,整机耗能少,使用寿命长;
  4)可安装变频器使处理能力可调节,预留PLC接口,可实现远程控制。
  6、安装简图:



不锈钢浮筒式滗水器

选型性能特点在运行过程中实现自动变速,并且调整范围大。设备运行与水位下降保持同步,下降速度为均速。滗水时的运行速度可以根据不同的水质可选择相应的下降速度。不同于滑块升降装置,更不同于气动或液压的升降装置。电控系统采用的变频器安装于就地控制箱,既能现场手动控制又能接受控制室 PLC 发出的控制信号以实现自动控制。出水的全过程都能阻挡水面的浮渣不进入出水堰。水下转动部件密封性能良好,密封圈使用寿命长,更换容易,确保出水水质。运行过程实行限位控制。以保护机构不受损害。驱动机构稳定可靠,耗电量小,运行费用低。整机机构紧凑,操作简便,维修方便。

设备结构由滗水装置、传动装置、撇渣浮筒装置及回转支承等组成。驱动机构通过可伸缩推杆带动滗水装置及撇渣浮筒装置绕回转支承旋转,从而使滗水堰口上下移动,达到滗出上清液的目的。XB-L 型旋转式滗水器由集水槽、浮筒、排水管组、回转支座、螺杆、连杆装置、导轨及传动装置组成。XB-D 型旋转式滗水器主要由集水槽、浮筒、排水管组、回转支座、电动推杆及电控箱等组成。XB-F 型旋转式滗水器主要由集水槽、浮筒、排水管组、电磁阀、液位计及电控箱等组成。滗水器电控部分可采用变频器、PCL 控制,能实现手动和自动控制。排水时,控制元件给出信号,指令传动装置工作,螺母旋转,螺杆匀速下降,使撑杆按轨迹运动或由电动推杆推动,集水偃槽按设定速度下移,完成均量滗水。滗水结束后,液位控制仪给出低信号,电机反转,牵引集水偃槽上移,回到预置位置。XB 型滗水器可追随水位连续、定量排水,滗水深度大,动作平稳可靠,液面无搅动。整机耗能少,使用寿命长。
